汽車專用半包骨架油封外徑及公差規格表
來源：廣東東晟密封科技有限公司 - www.hzxsih.com.cn更新時間：2017-01-07
東晟密封件告訴您汽車專用半包骨架型油封標準的外徑尺寸、公差的規格表（見表1）。

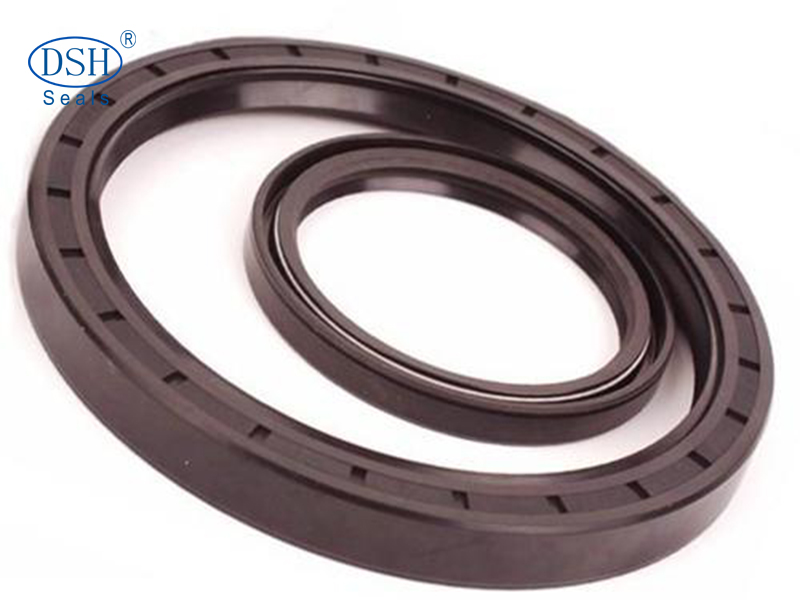

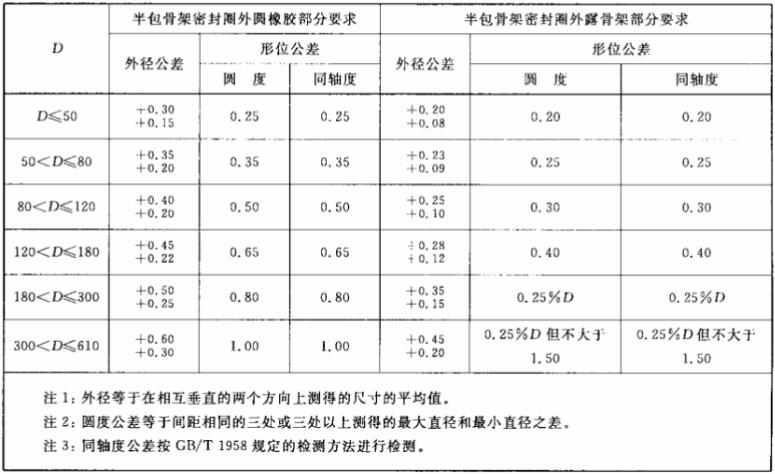

*汽車用半包骨架油封標準的外徑及公差規格表（單位為mm）
|
D |
半包骨架油封外圈橡膠部分要求 |
半包骨架油封外露骨架部分要求 |
||||
|
外徑公差 |
形位公差 |
外徑公差 |
形位公差 |
|||
|
圓度 |
同軸度 |
圓度 |
同軸度 |
|||
|
D≤50 |
+0.30 +0.15 |
0.25 |
0.25 |
+0.20 +0.08 |
0.20 |
0.20 |
|
50<D≤80 |
+0.35 +0.20 |
0.35 |
0.35 |
+0.23 +0.09 |
0.25 |
0.25 |
|
80<D≤120 |
+0.40 +0.20 |
0.50 |
0.50 |
+0.25 +0.10 |
0.30 |
0.30 |
|
120<D≤180 |
+0.45 +0.22 |
0.65 |
0.65 |
+0.25 +0.12 |
0.40 |
0.40 |
|
180<D≤300 |
+0.50 +0.25 |
0.80 |
0.80 |
+0.35 +0.15 |
0.25%D |
0.25%D |
|
300<D≤610 |
+0.60 +0.30 |
1.00 |
1.00 |
+0.45 +0.20 |
0.25%D但不大于1.50 |
0.25%D但不大于1.50 |
|
注：1.外徑等于在相互垂直的二個方向上測得的尺寸的平均值。 2.圓度公差等于間距相同的三處或三處以上測得的最大直徑和最小直徑之差。 |
||||||
注：請參考gbt24795.1-2009商用車車橋旋轉軸唇形密封圈第1部分：結構、尺寸和公差。
