軸唇運動旋轉骨架油封的形式及分類？
來源：廣東東晟密封科技有限公司 - www.hzxsih.com.cn更新時間：2016-12-23
旋轉骨架油封從密封件材料上分，它有橡膠油封、皮革油封和塑料油封。東晟密封件告訴您而從油封結構上分，它又有骨架式油封、無骨架油封、包膠油封及包鐵油封等。而以油封中最常見的就是骨架式油封的應用是廣泛的，我們主要以旋轉骨架油封為例。

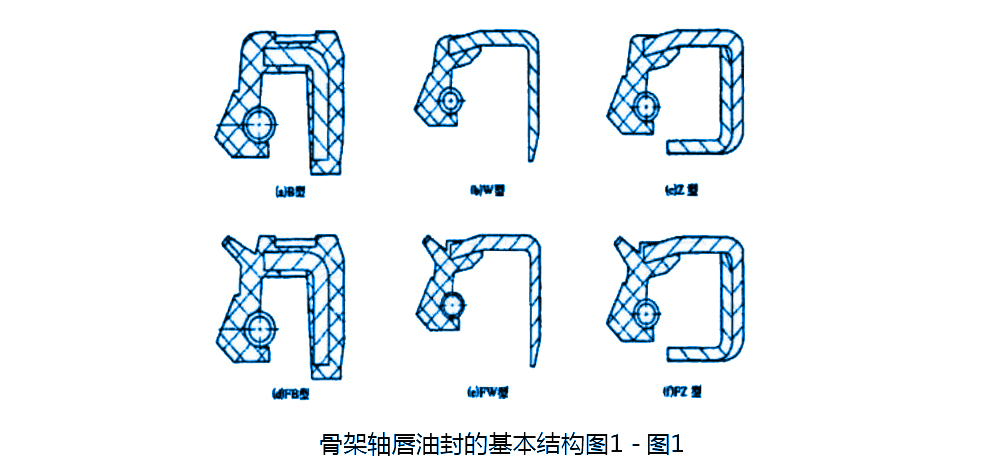

骨架軸唇油封的品種繁多（介質不同、形狀不同等），分類形式有多種多樣。按GB987711-1988的國家標準只將骨架軸唇油封分為了B/W/Z/FB/FW/FX型幾種最基本的形式（圖1），這只是冰山一角，還不是很全面的說明骨架軸唇油封的類型和結構。一般情況來說，骨架軸唇油封可按軸唇運動形式和結構分類會好一點。
那么，骨架軸唇油封如果按軸唇運動的形式來分類都有什么呢？

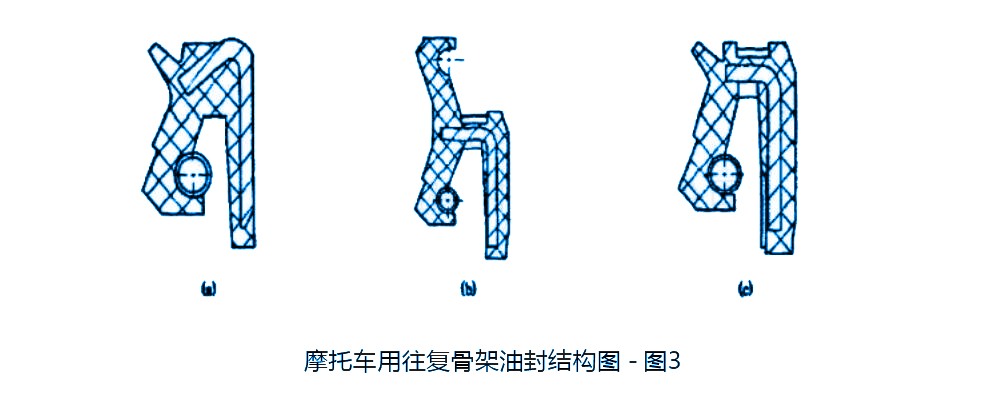

骨架油封按軸唇運動形式，骨架軸唇油封分為旋轉式油封和往復式油封二種類型。而往復式骨架軸唇油封用于上下或左右往復運動軸的密封。這種油封主要包括氣門導桿骨架軸唇油封和用于轎車減震器、摩托車前后避震器的往復式骨架軸唇油封。在筒式減震器中，減震液是實現阻尼作用的主體，其容量及穩定性直接影響減震器的穩定性的耐久性。往復式骨架軸唇油封安裝在筒式減震器的最外端，主要作用是減震穩定。往復式軸唇油封的密封性能和使用壽命是保證減震器和避震器長期、正常使用的關鍵因素之一、氣門導桿骨架軸唇油封摩托車用往復式骨架軸唇油封的結構可以參考圖2（氣門導桿軸唇油封結構圖）及圖3（摩托車用式骨架軸唇油封結構圖）。
旋轉式骨架軸唇油封用于旋轉軸的密封，它是通過撓性密封唇與軸接觸來防止軸承潤滑油泄漏的。旋轉式軸唇油封品種眾多，其中常見的油封結構形式有普通類型的、單唇油封、雙唇油封、副唇加側唇油封、側鉤副唇油封和流體動力油封，可以參考圖4（旋轉式骨架軸唇油封結構圖）及圖5（旋轉式骨架軸唇油封（流體動力型）結構圖）所示。
