組合密封件分類：T形滑環組合密封圈
來源：廣東東晟密封科技有限公司-dshmf.com更新時間：2021-11-30
隨著液壓技術應用范圍的擴大，對于密封技術的要求越來越高，常規的密封方式很難滿足特殊工作環境的密封要求，因此密封方式已從單一的O形密封圈過渡到如今的組合式密封。

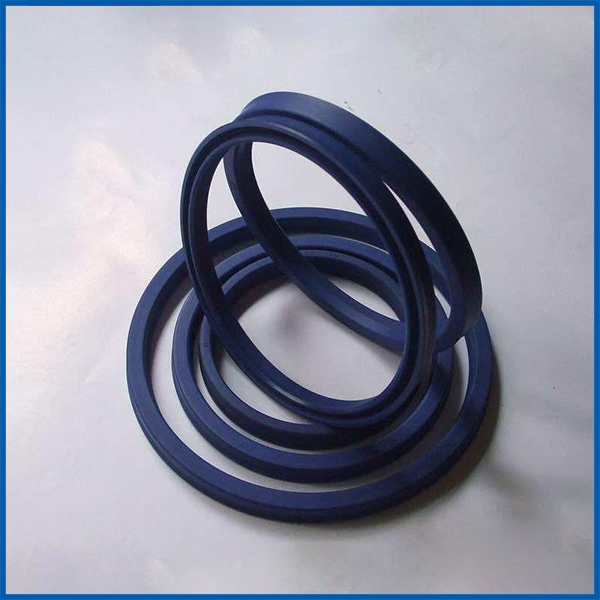

T形組合密封圈由一個T形耐磨環和一個作為預緊元件的O形密封圈組成。工作過程中，T形滑環的磨損可由其變形得到補償，另外T形滑環對O形圈有一定的保護作用，即可確保O形圈不被擠出。
由于T形滑環結構的特殊性，無論是在高壓、低壓還是交變壓力下的雙向往復工作，T形組合密封都具有良好的密封性能以及較長的使用壽命。
T形滑環組合密封在安裝時O形圈有預壓縮量，因此在往復軸的Y軸方向施加位移，將其視為O形圈預壓縮，同時在密封溝槽與往復軸的X軸方向施加固定約束，此過程仿真組合密封件的安裝步驟。
同時為ANSYS分析的第一步。ANSYS分析的第二步是通過與介質接觸的組合密封圈一側施加壓力來模擬密封的壓縮。第三步與第四步在往復軸施加軸向速度來仿真其往復運動。
