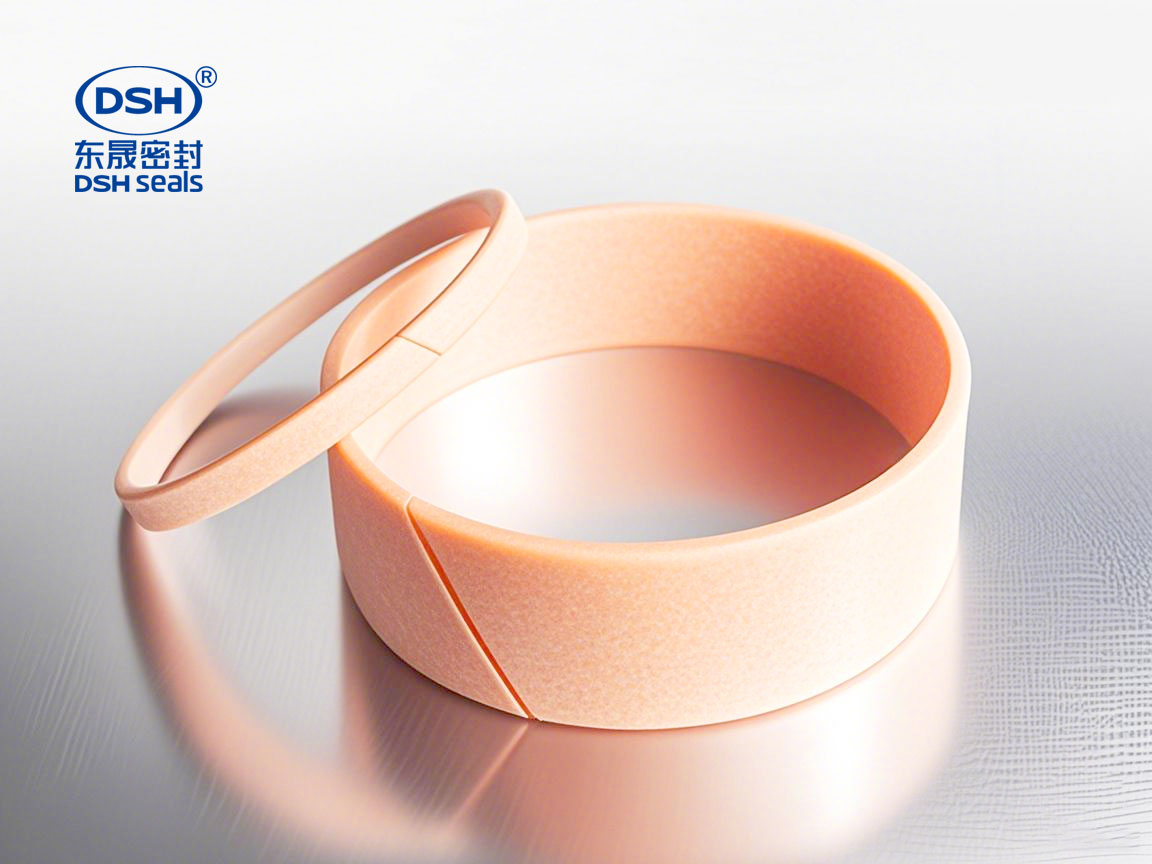

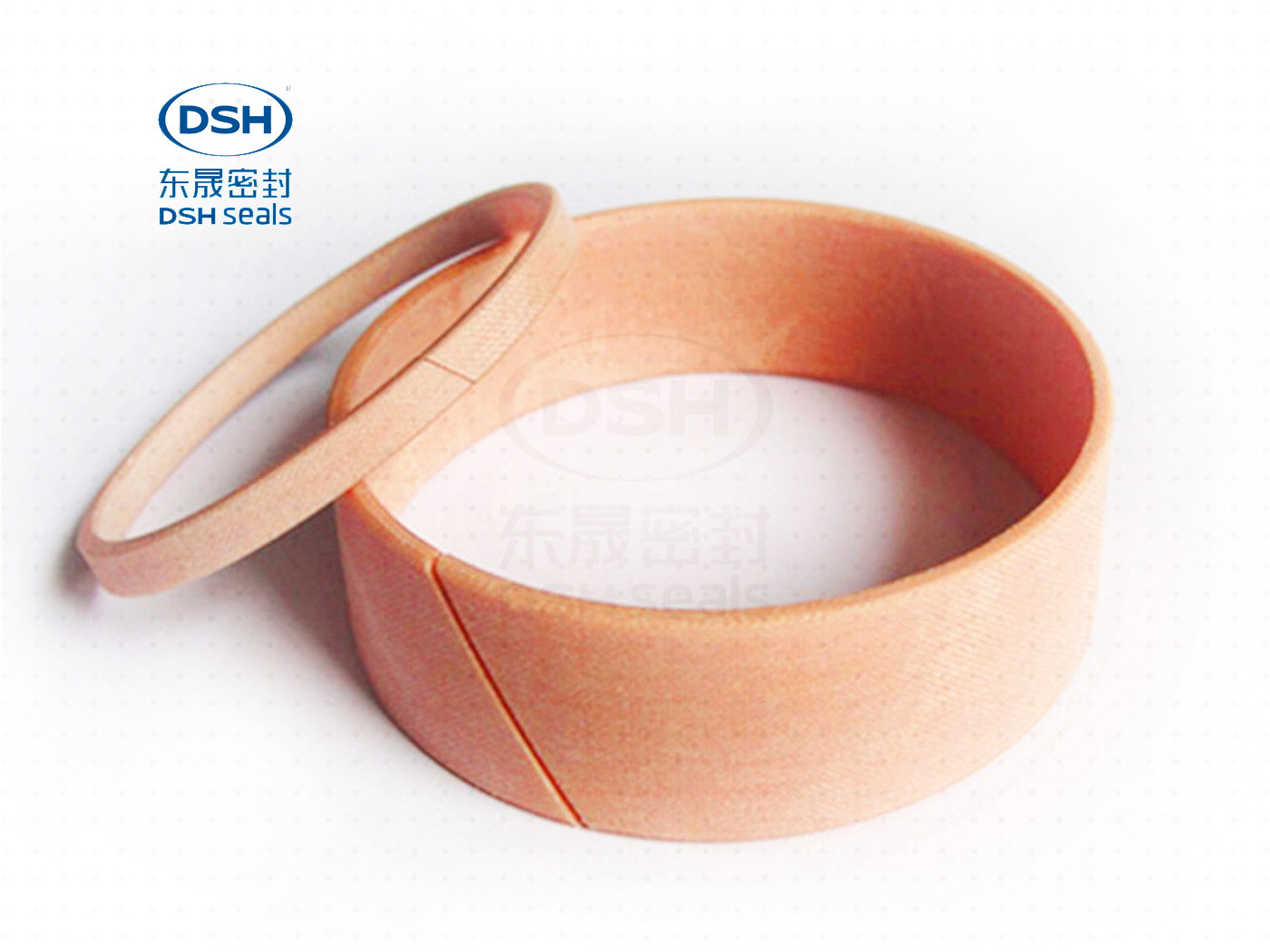

導向環DST3
- 代碼：DST3
- 壓力≤(MPa)：-
- 速度≤(m/s)：1
- 溫度℃：-60/+120
- 材料：酚醛夾布
- 介質：液壓油、阻燃液、水、氣
- 應用：移動式液壓設備,重載油缸,標準油缸,軋機,油壓機
- 訂購熱線：400-0087-996
|
-導向元件 導向環DST3
|
 |
導向環DST3 - 導向元件
|
導向環DST3 - 型號規格表 |
||
|
型號Type |
描述 |
代碼 |
|
整卷式 Roll |
不倒角不壓花 |
DST1 |
|
倒角壓花 |
DST2 |
|
|
只倒角 |
DST3 |
|
|
只壓花 |
DST4 |
|
|
環型 Ring |
軸孔通用不開口 |
DST5 |
|
軸孔通用不開口 |
DST6 |
|
|
軸用 |
DST 5800 系列（詳見49頁） |
|
|
孔用 |
DST 5900 系列（詳見49頁） |
|
|
為方便廣大客戶下單，我司將不同導向帶，導向環的代碼（訂貨號）重新擬定如上 |
||
|
描述 Description |
代號 Code |
|
C320 一種用熱固性樹脂制成的復合材料。 |
C320 |
|
C320 , a composite material made of thermosetting resin |
|
|
C932 一種酚醛樹脂浸入精細棉織物的復合材料。 |
C932 |
|
C932 , a composite material made of A kind of phenolic resin mixed in fine cotton fabric. |
|
|
C380 一種織物增強行復合材料。 |
C380 |
|
C380, A fabric enhanced composite material |
|
|
為方便廣大客戶下單，我司將不同導向帶，導向環的材料代碼重新擬定如下 |
|
|
單向與雙向作用液壓活塞桿導向環 |
|||||
|
編號 |
d | D | T |
L1 +0.2 |
z |
| DST5803 | 8-20 | d+3 | 3.0 | 3.2 | 1.5 |
|
DST5804 |
15-35 | d+5 | 4.0 | 4.2 | 2.5 |
|
DST5806 |
20-75 | 6.1 | 6.3 |
2.5 |
|
|
DST5808 |
30-250 | 7.9 | 8.1 | ||
|
DST5809 |
35-300 | 9.5 | 9.7 | ||
|
DST5815 |
120-900 | 14.8 | 15.0 | ||
|
DST5820 |
200-900 | 19.5 | 25.0 | ||
|
DST5825 |
300-900 | 24.5 | 30.0 | ||
|
DST5830 |
300-999 | 29.5 |
|
||
|
編號 |
d | D | T |
L1 +0.2 |
z |
|
DST5854 |
15-35 |
d+4 |
4.0 | 4.2 | 2 |
|
DST5856 |
20-75 | 6.1 | 6.3 | 2 | |
|
DST5858 |
30-250 | 7.9 | 8.1 | ||
|
DST5859 |
35-300 | 9.5 | 9.7 | ||
|
DST5865 |
120-900 | 14.8 | 15.0 | ||
|
DST5870 |
200-900 | 19.5 | 20.0 | ||
|
DST5875 |
300-900 | 24.5 | 25.0 | ||
|
|
|||||
導向環DST3 - 導向元件
|
單向與雙向作用液壓活塞導向環 |
|||||
|
編號 |
d | D | T |
L1 +0.2 |
z |
| DST5903 | 15-20 | d+3 | 4.0 | 3.2 | 1.5 |
|
DST5904 |
20-40 | d+5 | 3.0 | 4.2 | 2.5 |
|
DST5906 |
25-80 | 6.1 | 6.3 |
2.5 |
|
|
DST5908 |
40-270 | 7.9 | 8.1 | ||
|
DST5909 |
40-320 | 9.5 | 9.7 | ||
|
DST5915 |
125-900 | 14.8 | 15.0 | ||
|
DST5920 |
200-900 |
19.5 | 20.0 | ||
|
DST5925 |
300-900 | 24.5 | 25.0 | ||
|
DST5930 |
300-999 | 29.5 | 30.0 | ||
|
編號 |
d | D | T |
L1 +0.2 |
z |
|
DST5954 |
20-40 |
d+4 |
4.0 | 4.2 | 2 |
|
DST5956 |
25-80 |
6.1 | 6.3 | 2 | |
|
DST5958 |
40-270 |
7.9 | 8.1 | ||
|
DST5959 |
40-320 |
9.5 | 9.7 | ||
|
DST5965 |
125-900 |
14.8 | 15.0 | ||
|
DST5970 |
200-900 |
19.5 | 20.0 | ||
|
DST5975 |
300-900 | 24.5 | 25.0 | ||
|
DST5980 |
300-999 |
d+4 |
29.5 | 30.0 | 2 |
|
|
|||||
|
自行裁切帶子時，請參考以下公式 When cutting the wear strips, please refer to the following formula. |
 |
|
軸用 For Rod: L=c*(d+w)-k[ mm ] |
|
孔用 For Rod: L=c*(D-w)-k[ mm ] |
|
D=孔徑 Bore diameter [ mm ] |
|
d=軸徑 Rod diameter [ mm ] |
|
W=產品厚度 Ring thickness [ mm ] |
|
c=3.11材料因子 material factor |
|
工作溫度120°C 以下 k=0.8 for operating temperatures ≤ 120°C. |
|
工作溫度超過 120°C k=2.0 only for applications＞120°C |
導向環DST3 - 導向元件

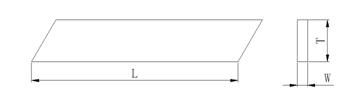

整卷長度(大約) Length of per PTFE Strip Roll
20.5
導向環DST3 - 導向元件
厚度 Thickness
1
1.5
2
2.5
3
3.5
4
4.5
5
6
整卷長度( 米）Length of Roll (M) *
66
42
32.5
26
18
15.5
14
12
9.5
* 僅供參考。實際供貨時可能會有細小差別。For Reference only.There may have minimum difference.
訂貨范例 Order Example for srandard versiom: 槽寬 L1=20mm,帶子厚度 W=2.5mm,材料為PTFE, 成卷
特殊要求如壓花﹑倒角﹑預切﹑特殊材料﹑切口類型，訂貨時請予以注明
For special design such as Empaistic structure,Chamfer edge,Split ring,Special material and/or cut type,please indicate.
導向環DST3 - 導向元件
|
標準槽寬 Suitable for Groove Width |
|||||||||||||||||
|
槽寬L1 Groove Width |
2.5 | 3.2 | 1 | 4.2 | 5.6 | 6 | 6.3 | 8.1 | 9.7 | 10 | 12 | 15 | 20 | 25 | 30 | 40 | 50 |
|
可提供各種寬度產品 Further sizes are available |
|||||||||||||||||
|
標準產品厚度 Available Ring Thickness |
|||||||||
|
產品厚度 Ring Thickness W |
1 | 1.5 | 1.55 | 2 | 2.5 | 3 | 4 | 5 | 6 |
|
可提供各種厚度產品 Further sizes are available |
|||||||||
導向環DST3 - 導向元件
一、避免高溫
密封件必須避開強光照射，避免密封件被空氣中臭氧侵蝕或提早老化。各種密封其性能影響因素是不同的，如機械密封（填料密封等）影響因素有溫度、介質、磨損、所承受壓力等。
密封件作為密封配件之一，在工業生產行業中應用廣泛，且用量之大。有些企業都會儲備些常用的密封件以備不需之需。讓人擔心的事就是密封件保存環境，而東晟密封件告訴您……如何貯存密封件?如果密封件存儲不好的話，就會造成密封件大量浪費。下面具體看一下密封件都有哪些貯存條件，才能更好地保存密封件。
注：各種密封其性能影響因素是不同的，如機械密封（填料密封等）影響因素有溫度、介質、磨損、所承受壓力等。

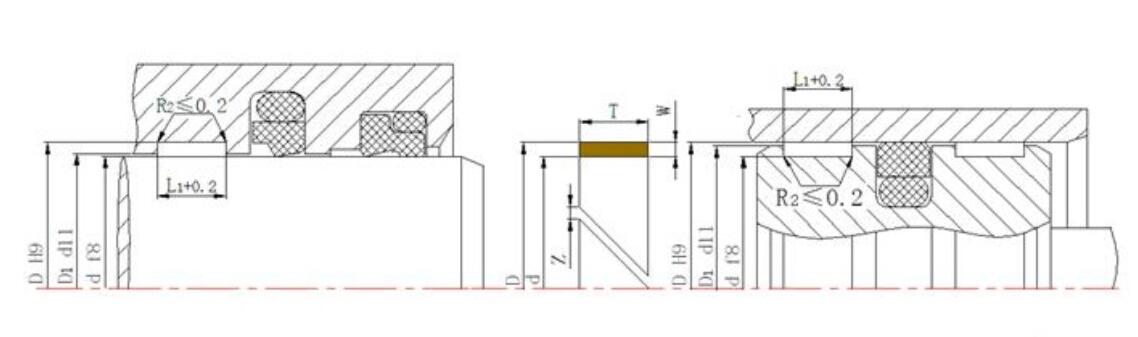

導向環DST3 - 導向元件結構設計圖-導向環DST1 .jpg
