短型L1活塞密封溝槽Y型密封件尺寸及公差規格表

關于活塞專用的短型（L1）密封件的溝槽中的Y型密封件結構、尺寸及公差規格表。東晟密封件告訴您請參考<往復運動橡膠密封件結構尺寸系列部分：單向密封橡膠密封件G/BT 10708.1-2000>為準。

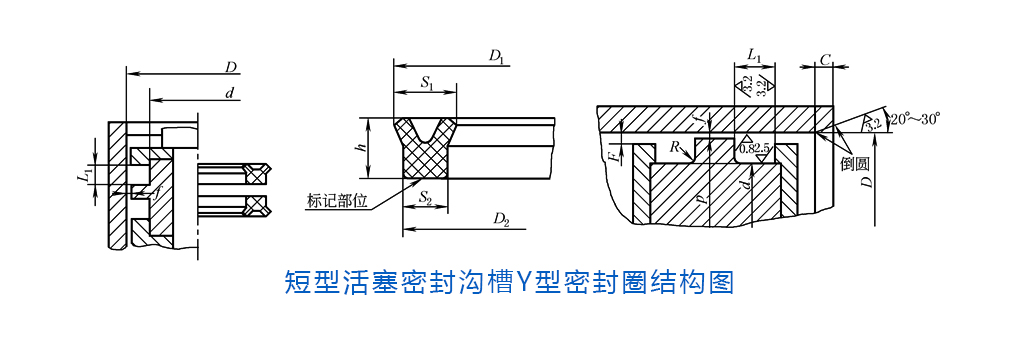

一、短型活塞密封溝槽Y型密封件結構圖：

短型活塞密封溝槽Y型密封圈結構圖

二、短型活塞密封溝槽Y型密封件尺寸及公差規格表：單位mm （表1）

短型L1活塞密封溝槽Y型密封件尺寸及公差規格表www.hzxsih.com.cn
D	d	L1	外徑（y型密封件）			寬度（y型密封件）			高度（y型密封件）		C ≥	R ≤	F
D	d	L1	D1	D2	極限偏差	S1	S2	極限偏差	h	極限偏差	C ≥	R ≤	F
12	4	5	13	11.5	±0.20	5	3.5	±0.15	4.4	±0.20	2	0.3	0.5
16	8		17	15.5	±0.20
20	12		21.1	19.4	±0.25
25	17		26.1	24.4
32	24		33.1	31.4
40	32		41.1	39.4
20	10	6.3	21.2	19.4		6.2	4.4		5.6		2.5	0.3	0.5
25	15		26.2	24.4
32	22		33.2	31.4
40	30		41.2	39.4
50	40		51.2	49.4	±0.35
56	46		57.5	55.4
63	53		64.2	62.4
50	35	9.5	51.5	49.2							4	0.4	1
56	41		57.5	55.2		9	6.7		8.5
63	48		64.5	62.2
70	55		71.5	69.2
80	65		81.5	79.2
90	75		91.5	89.2
100	85		101.5	99.2
110	95		111.5	109.2
70	50	12.5	71.8	69							5	0.6	1
80	60		81.8	79		11.8	9		11.3
90	70		91.8	89
100	80		101.8	99
110	90		111.8	109
125	105		126.8	124	±0.45
140	120		141.8	139
160	140		161.8	159
180	160		181.8	179	±0.60
125	100	16	127.2	123.8	±0.45	14.7	11.3		14.8		6.5	0.8	1.5
140	115		142.2	138.8
160	135		162.2	158.8
180	155		182.2	178.8	±0.60
200	175		202.2	198.8
220	195		222.2	218.8
250	225		252.2	248.8
200	170	20	202.8	198.5		17.8	13.5	±0.20	18.5	±0.25	7.5	0.8	1.5
220	190		222.8	218.5
250	220		252.8	248.5
280	250		282.8	278.5	±0.90
320	290		322.8	318.5
360	330		362.8	358.5
400	360	25	403.5	398	±1.40	23.3	18		23		10	1.0	2
450	410		453.5	448
500	460		503.5	498
注：滑動面公差配合推薦H9/f8，但在液壓缸使用條件不苛刻的情況下，滑動面公差配合也可采用H10/f9。
