鼓形橡膠密封件和山形密封件的標準結構及規格表
來源：廣東東晟密封科技有限公司 - www.hzxsih.com.cn更新時間：2018-05-30
往復運動橡膠密封件中的鼓形密封件及山形密封件的標準結構圖（圖1）及尺寸公差規格表（表1）。東晟密封件告訴您以下的標準結構圖及尺寸規格表，請參考<G/B10708.2-2000往復運動橡膠密封件結構尺寸系列第2部<分雙向密封橡膠密封件。

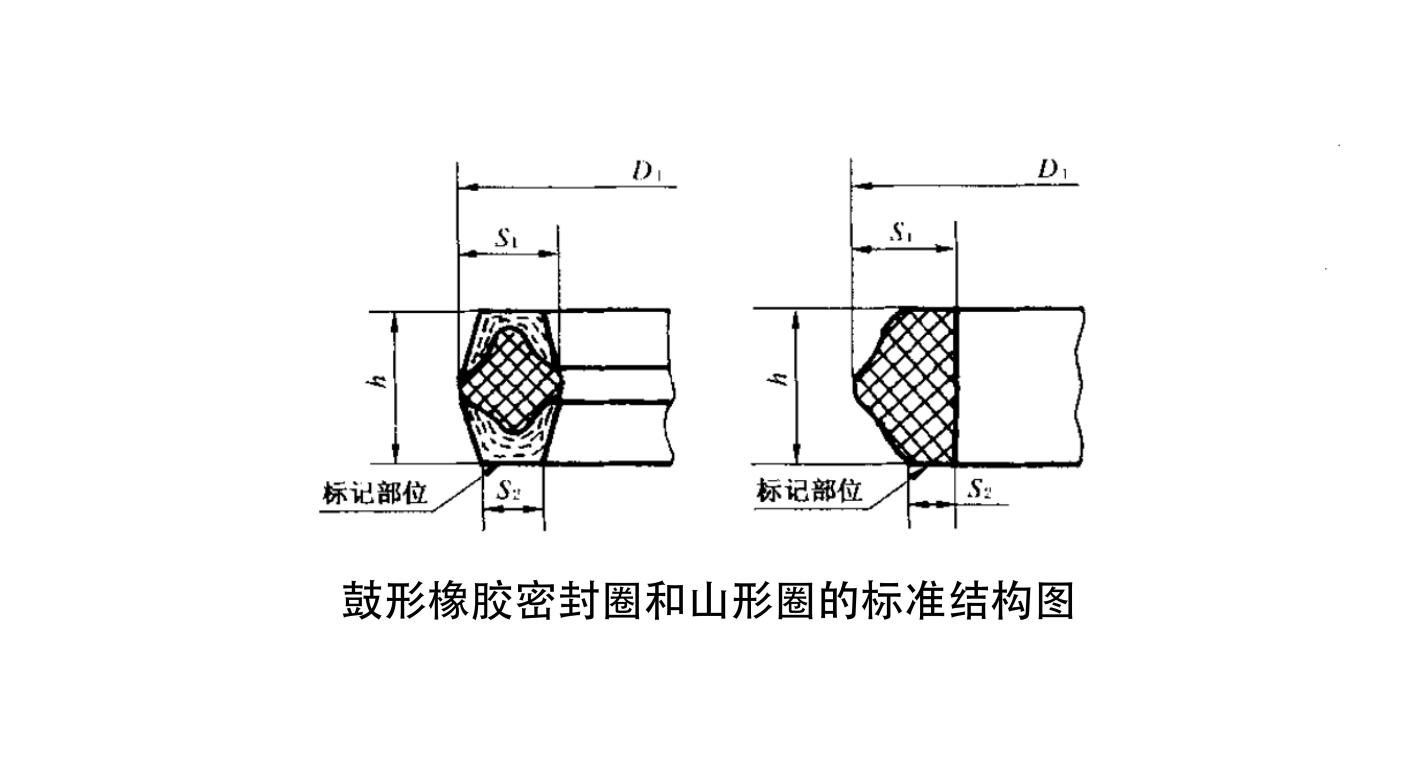

一、鼓形橡膠密封件和山形密封件的標準結構圖
二、鼓形密封件及山形密封件的尺寸公差規格表（表1）單位mm
|
D |
d |
L |
外徑 |
高度 |
寬度 |
|||||||
|
D1 |
極限偏差 |
h |
極限偏差 |
鼓形橡膠密封件 |
山形橡膠密封件 |
|||||||
|
S1 |
S2 |
極限偏差 |
S1 |
S2 |
極限偏差 |
|||||||
|
25 |
17 |
10 |
25.6 |
±0.22 |
6.5 |
±0.20 |
4.6 |
3.4 |
±0.15 |
4.7 |
2.5 |
±0.15 |
|
32 |
24 |
32.6 |
||||||||||
|
40 |
32 |
40.6 |
||||||||||
|
25 |
15 |
12.5 |
25.7 |
8.5 |
5.7 |
4.2 |
5.8 |
3.2 |
||||
|
32 |
22 |
32.7 |
||||||||||
|
40 |
30 |
40.7 |
||||||||||
|
50 |
40 |
50.7 |
||||||||||
|
56 |
46 |
56.7 |
||||||||||
|
63 |
53 |
63.7 |
||||||||||
|
50 |
35 |
20 |
50.9 |
±0.28 |
14.5 |
8.4 |
6.5 |
8.5 |
4.5 |
|||
|
56 |
41 |
56.9 |
||||||||||
|
63 |
48 |
63.9 |
||||||||||
|
70 |
55 |
70.9 |
||||||||||
|
80 |
65 |
80.9 |
||||||||||
|
90 |
75 |
90.9 |
||||||||||
|
100 |
85 |
100.9 |
||||||||||
|
110 |
95 |
110.9 |
||||||||||
|
80 |
60 |
25 |
81 |
15 |
11 |
8.7 |
11.5 |
5.5 |
||||
|
90 |
70 |
91 |
||||||||||
|
100 |
80 |
101 |
||||||||||
|
110 |
90 |
111 |
±0.35 |
|||||||||
|
125 |
105 |
126 |
||||||||||
|
140 |
120 |
141 |
||||||||||
|
160 |
140 |
161 |
||||||||||
|
180 |
160 |
181 |
±0.45 |
|||||||||
|
125 |
100 |
32 |
126.3 |
24 |
13.7 |
10.8 |
13.9 |
7 |
||||
|
140 |
115 |
141.3 |
||||||||||
|
160 |
135 |
161.3 |
||||||||||
|
180 |
155 |
181.3 |
||||||||||
|
200 |
170 |
36 |
201.5 |
28 |
±0.25 |
16.5 |
12.9 |
±0.20 |
16.7 |
8.6 |
±0.20 |
|
|
220 |
190 |
221.5 |
||||||||||
|
250 |
220 |
251.5 |
||||||||||
|
280 |
250 |
281.5 |
±0.60 |
|||||||||
|
320 |
290 |
321.5 |
||||||||||
|
360 |
330 |
361.5 |
||||||||||
|
400 |
360 |
50 |
401.8 |
±0.90 |
40 |
21.8 |
17.5 |
22 |
12 |
|||
|
450 |
410 |
451.8 |
||||||||||
|
500 |
460 |
501.8 |
||||||||||
