【結構】一種標準的橡膠B型防塵圈的規格表
來源：廣東東晟密封科技有限公司 - www.hzxsih.com.cn更新時間：2018-07-12
所謂的橡膠B型防塵密封圈（簡稱為B型防塵圈），它是種單唇無骨架橡膠密封圈，東晟密封件告訴您更適用于B型密封結構形式內安裝，主要起到防塵的作用，詳細的橡膠B型防塵密封圈的標準結構及尺寸公差規格表見圖1和表1所述。此標準參考了<G/B10708.3-2000往復運動橡膠密封圈結構尺寸系列第3部分橡膠防塵密封>。

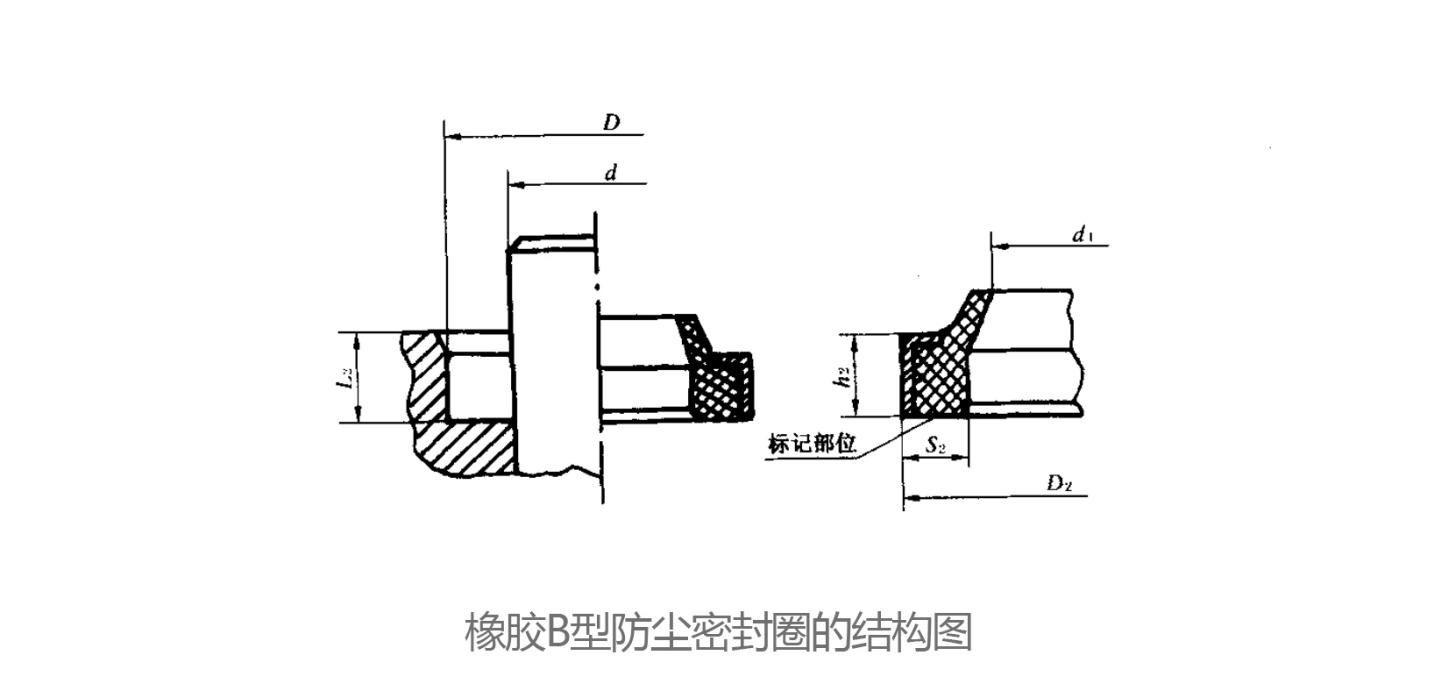

一、橡膠B型防塵圈的結構圖
二、橡膠B型防塵圈的尺寸公差規格表
|
d |
D |
L1 |
d1 |
D1 |
S1 |
h1 |
||||
|
密封基本尺寸 |
偏差 |
基本尺寸 |
偏差 |
基本尺寸 |
偏差 |
基本尺寸 |
偏差 |
|||
|
6 |
14 |
5 |
4.6 |
±0.15 |
14 |
S1 |
3.5 |
±0.15 |
5 |
-0.300 |
|
8 |
16 |
6.6 |
16 |
|||||||
|
10 |
18 |
8.6 |
18 |
|||||||
|
12 |
22 |
7 |
10.5 |
±0.25 |
22 |
4.3 |
7 |
|||
|
14 |
24 |
12.5 |
24 |
|||||||
|
16 |
26 |
14.5 |
26 |
|||||||
|
18 |
28 |
16.5 |
28 |
|||||||
|
20 |
30 |
18.5 |
30 |
|||||||
|
22 |
32 |
20.5 |
32 |
|||||||
|
25 |
35 |
23.5 |
35 |
|||||||
|
28 |
38 |
26.5 |
38 |
|||||||
|
32 |
42 |
30 |
42 |
|||||||
|
36 |
46 |
34 |
46 |
|||||||
|
40 |
50 |
38 |
50 |
|||||||
|
45 |
55 |
43 |
55 |
|||||||
|
50 |
60 |
48 |
60 |
|||||||
|
56 |
66 |
54 |
66 |
|||||||
|
60 |
70 |
58 |
70 |
|||||||
|
63 |
73 |
61 |
73 |
|||||||
|
70 |
80 |
68 |
±0.35 |
80 |
||||||
|
80 |
90 |
78 |
90 |
|||||||
|
90 |
100 |
88 |
100 |
|||||||
|
100 |
115 |
9 |
97.5 |
±0.45 |
115 |
6.5 |
9 |
-0.350 |
||
|
110 |
125 |
107.5 |
125 |
|||||||
|
125 |
140 |
122.5 |
140 |
|||||||
|
140 |
155 |
137.5 |
155 |
|||||||
|
160 |
175 |
157.5 |
175 |
|||||||
|
180 |
195 |
177.5 |
±0.60 |
195 |
||||||
|
200 |
215 |
197.5 |
215 |
|||||||
|
220 |
240 |
12 |
217 |
240 |
8.7 |
12 |
-0.400 |
|||
|
250 |
270 |
247 |
270 |
|||||||
|
280 |
300 |
277 |
±0.90 |
300 |
||||||
|
320 |
340 |
317 |
340 |
|||||||
|
360 |
380 |
357 |
380 |
|||||||
