金屬密封墊片類型
來源：金屬墊片薄板根據材料的彈塑性、耐熱性和耐蝕性選擇選取。廣東東晟密封科技有限公司更新時間：2016-05-08
非金屬密封墊片（除柔性石墨外）的耐高溫、高壓性能都比不上金屬材料。因此，為了解決高溫、高壓設備的密封問題，設計了金屬復合型密封墊片。

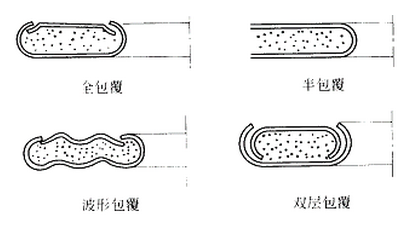

該密封墊片以非金屬材料為芯材，外層包覆著厚度為0.25~0.5mm的金屬薄板。按包覆狀態，可分為全包覆型密封墊片、半包覆型密封墊片、波形包型覆密封墊片、雙層包覆型密封墊片等。見圖2。
金屬薄板根據材料的彈塑性、耐熱性和耐蝕性選擇選取。主要有銅鍍鋅鐵皮、不銹鋼、鈦、蒙乃爾合金等。使用較多的為銅、鍍鋅鐵皮和不銹鋼。
作為金屬包覆密封墊片的中芯材料，耐熱性能是主要考慮的因素。一般采用石棉板或低橡膠用量的石棉橡膠板、耐高溫性能好的碳纖維或瓷質纖維（一般指碳化硅纖維、氮化硅、氮化硼纖維）及柔性石墨板材等。
金屬包覆型密封墊片的另一特點是能制成各式異形墊片。例如橢圓形、方形、帶叉形或更復雜的形狀，可以滿足各種熱交換器管箱和非圓形壓力容器密封的需要，而其它復合型密封墊片卻不能。
目前，煉油行業使用全包覆型密封墊片較多。
纏繞密封墊片是由薄的金屬波形帶與石棉或柔性石墨等非金屬帶交替繞成螺旋狀，將金屬帶的始末端點焊二制成。國外亦稱作螺旋墊片。

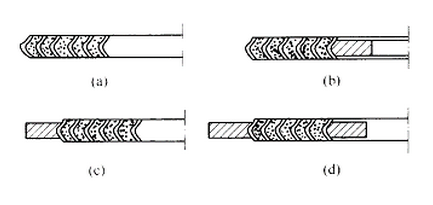

纏繞墊密封墊片有四種類型，見圖2。圖2（a）為基本型；圖2（b）為帶內環的；圖2（c）為帶外環的；圖2（d）為帶內、外環的。鋼帶剖面形狀也有兩種：W形和V形。W形鋼帶回彈性能優于V形，但加工困難，故國內目前絕大部分使用V形。其剖面圖見3。
加內、外環對增進纏繞密封墊片的密封性能有一定作用。由于金屬帶的斷面形狀使纏繞墊獲得一定彈性，再加上內、外環，則當基本型墊片受壓時，外環和內環分別處于受拉和受壓狀態；當基本型墊片載荷下降時，內、外環儲藏的能量釋放，提高了密封墊片的回彈力。與其它類型墊片相比，增強了對壓力和溫度變化的適應能力，二次緊固的必要性也大大減少。
圖1
一、金屬包覆密封墊片該密封墊片以非金屬材料為芯材，外層包覆著厚度為0.25~0.5mm的金屬薄板。按包覆狀態，可分為全包覆型密封墊片、半包覆型密封墊片、波形包型覆密封墊片、雙層包覆型密封墊片等。見圖2。
金屬薄板根據材料的彈塑性、耐熱性和耐蝕性選擇選取。主要有銅鍍鋅鐵皮、不銹鋼、鈦、蒙乃爾合金等。使用較多的為銅、鍍鋅鐵皮和不銹鋼。
作為金屬包覆密封墊片的中芯材料，耐熱性能是主要考慮的因素。一般采用石棉板或低橡膠用量的石棉橡膠板、耐高溫性能好的碳纖維或瓷質纖維（一般指碳化硅纖維、氮化硅、氮化硼纖維）及柔性石墨板材等。
金屬包覆型密封墊片的另一特點是能制成各式異形墊片。例如橢圓形、方形、帶叉形或更復雜的形狀，可以滿足各種熱交換器管箱和非圓形壓力容器密封的需要，而其它復合型密封墊片卻不能。
目前，煉油行業使用全包覆型密封墊片較多。
圖2
二、金屬帶纏繞式密封墊片纏繞密封墊片是由薄的金屬波形帶與石棉或柔性石墨等非金屬帶交替繞成螺旋狀，將金屬帶的始末端點焊二制成。國外亦稱作螺旋墊片。
纏繞墊密封墊片有四種類型，見圖2。圖2（a）為基本型；圖2（b）為帶內環的；圖2（c）為帶外環的；圖2（d）為帶內、外環的。鋼帶剖面形狀也有兩種：W形和V形。W形鋼帶回彈性能優于V形，但加工困難，故國內目前絕大部分使用V形。其剖面圖見3。
圖3
鋼帶材料一般有低碳鋼、不銹鋼、鈦、蒙乃爾合金等，厚度為0.15~0.2mm。國內大都采用低碳鋼、1Cr18Ni9Ti不銹鋼。非金屬帶材中,曾以石棉帶為主，近年來，柔性石墨材料得到迅速發展，大有取代石棉纏繞墊之勢。此外，國外還出現了聚四氟乙烯帶、陶瓷纖維紙、碳纖維紙纏繞墊片。纏繞墊的標準有1162-82。加內、外環對增進纏繞密封墊片的密封性能有一定作用。由于金屬帶的斷面形狀使纏繞墊獲得一定彈性，再加上內、外環，則當基本型墊片受壓時，外環和內環分別處于受拉和受壓狀態；當基本型墊片載荷下降時，內、外環儲藏的能量釋放，提高了密封墊片的回彈力。與其它類型墊片相比，增強了對壓力和溫度變化的適應能力，二次緊固的必要性也大大減少。
另外，加內環可阻止由于過度緊固造成的墊片壓損，減小法蘭之間的間隙，防止因流體渦流對墊片的侵蝕；加外環有利于安裝時墊片的定位。
