V型組合密封圈的密封形式
來源：廣東東晟密封科技有限公司更新時間：2017-10-31

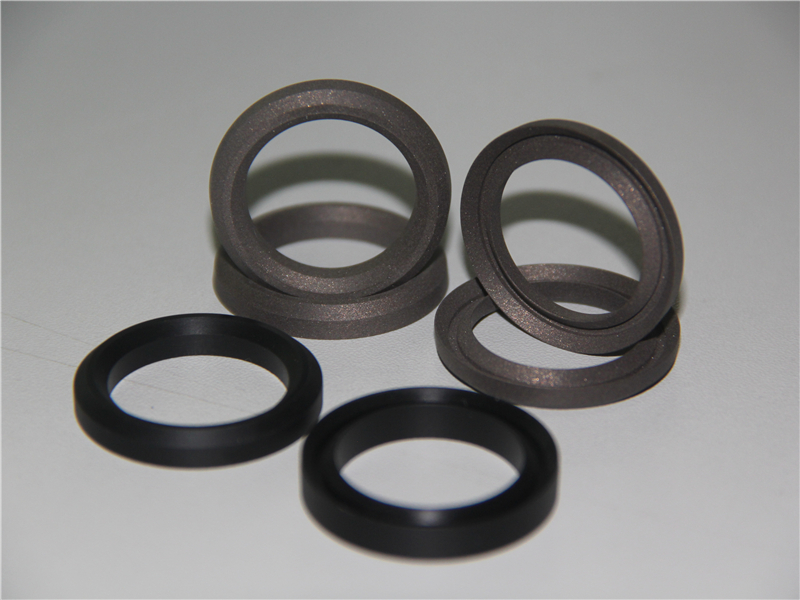

V型組合密封圈的密封形式
V型組合密封圈截面為V形，也是唇形密封圈中的其中一種。裝置由支撐環、密封圈、壓環三個部件組成。V型組合密封圈的標準夾角為90°，特殊工作環境中也會用到60°。支承環是支承V型組合密封圈的重要部件，其截面厚而結實、尺寸、凹形角和V型密封圈相同（90°）或稍大，使密封圈安放得穩定。
壓環的作用是給V型組合密封圈形成一個初始壓縮量，密封圈的密封唇與被密封面充分接觸，并可對V型組合密封圈的壓縮量進行調節。
在狀態下，V型組合密封圈的唇部外徑大于填料腔的內徑，密封唇的內徑小于活塞桿的外徑。這樣，裝配后便有一定的變形。由于支撐環的作用，這種變形只發生在密封唇，并在其接觸部位產生壓力，即使不施加壓緊力，密封唇口自身的變形量也能封住一定的內壓。因為密封唇的變形有“自封”作用，當介質工作壓力升高時，唇尖改變接觸形狀和加大接觸應力，密封唇部與被密封面貼合得更緊密，實現密封作用，介質壓力升高接觸應力相應升高，才可以保證密封效果。
