液壓密封系統:液壓傳動是靠密封油腔的容積變化來傳遞力和速度。密封不良可造成油液泄漏，從而使得機構運動不穩定，降低容積效率，污染環境，嚴重時會建立不起壓力，系統不能工作。

    常用的軸用、孔用（往復運動用）密封方法：

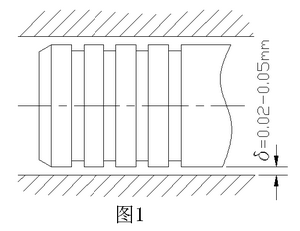

1、 間隙密封：（圖1）

    優點：簡單，不用任何密封件，摩擦力小。

    缺點：不能完全阻止泄漏，且密封性不能隨壓力升高而提高。

    應用：直徑較小，壓力較低，速度較快，密封性能不是很高的環境，如換向閥、 液壓泵（柱塞泵）、液壓馬達等。在油缸中幾乎不采用。

2、O形密封圈密封：（圖2）

    一般用橡膠制成。

    優點：結構簡單，密封性能良好，摩擦力小。

    缺點：磨損后不能補償，壽命短。

    應用：可用于直線往復和回轉運動，但更多的是用于固定密封，如管路、油缸蓋 和缸套間的密封?；蜻m用于低等級、非關鍵器件。

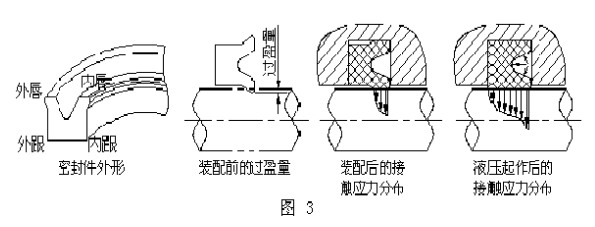

3、U形密封件密封（即：常用的UN密封圈或Yx形密封圈）：（圖3為孔軸通用）

    分類：軸用、孔用、孔軸通用三種密封件。一般選孔軸通用，即UN形密封圈。

    特點：兩側唇口對稱。

    優點：結構簡單，安裝相當簡單，使用壓力較高（最高可達40Mpa）,密封性能 良好，密封性能隨壓力升高而提高，并能自動補償磨損量，摩擦力小，成本低，對油缸的表面要求也不高。

    缺點：① 密封圈質量容易材質影響，國產件一般壽命在1-2年。進口件則壽命 較長。

          ② 使用溫度一般 ＜100℃

          ③ 往復速度：≤0.5m/s 應用：相當廣泛。

4、擠壓式密封件密封（即：常見的格來圈及斯特封）：（圖4）

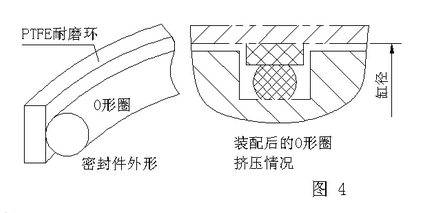

    ① 格來圈（圖4）

    ② 斯特封（圖5）

    優點：結構簡單，使用壓力高（最高可達70Mpa）,密封性能良好，密封性能隨 壓力升高而提高，并能自動補償磨損量，摩擦力小，成本低，使用溫度可達120℃，往復速度：≤15m/s，壽命長。

    缺點：① 對油缸的表面要求較高。

          ② 安裝較困難，特別是格來圈密封件，需專用工裝。

    應用：相當廣泛。

5、V形密封件密封：（圖6）

    由壓環、密封環、支撐環組成。標準系列壓力為10Mpa，重載系列持續工作壓力可達63Mpa。一般適用于大型液壓油缸。

    優點：耐壓高（最高可達63Mpa）,密封性能良好，工作可靠。

    缺點： 摩擦阻力大，調整困難，對油缸要求較高，如活塞桿硬度一般都要求在 HRc45以上。

    應用：在高壓系統中用得較廣泛。

6、其他常見密封件密封：

    （1）DAS孔用緊湊型組合密封圈密封（圖7）

    特點：活塞軸向尺寸短，安裝方便，成本低。

    應用：往復運動的活塞及液壓缸，如推土機，挖掘機等。

    （2）SPGW活塞組合封密封（圖8）



    特點：低磨擦力和極好的耐磨性，并且耐液壓沖擊，可用于負載變化大的場合。 應用：汽車吊、挖掘機等。

三、往復運動用防塵密封件：

    1．無骨架防塵圈：（圖9）



    特點：結構簡單，安裝方便，成本低，油缸工作環境較好情況下使用。

    應用：應用相當廣泛。

    2.骨架式防塵圈密封件：（圖10）

    特點：結構簡單，安裝方便，成本低，油缸工作環境較差情況下使用。

    應用：應用廣泛。

3、雙作用防塵圈密封件：（圖11）



    特點：結構簡單，安裝方便，并兼有密封功能，油缸工作環境較好情況下使用。

    應用：應用廣泛。

四、常見旋轉油封：

    一般用于各種旋轉軸上，以密封各種潤滑油、潤滑脂、水及其他流體，如油泵、液壓馬達，又如輥軋機輥軋軸等。

    工作壓力：≤0.1Mpa 旋轉速度：≤14m/s

    1.無骨架旋轉油封：（圖12）



    2．骨架式旋轉油封：（圖13）
