液壓系統外泄漏的主要原因和部位分析
來源：廣東東晟密封科技有限公司更新時間：2016-06-03
液壓系統外泄漏的主要原因和部位分析
1、油塞和管接頭在液壓系統中使用比較多，在發生漏油事故中所占的比例也很高，可達三成到四成以上。管接頭漏油原因大多數發生在與其它零件連接的位置，如集成塊、閥底板、管式元件等與管接頭聯接部位上，當管接頭采用公制螺紋連接，螺孔中心線不垂直密封平面，即螺孔的幾何精度和加工尺寸精度不符合要求時，會造成組合墊圈密封不嚴而泄漏。當管接頭采用錐管螺紋連接時，由于錐管螺紋與螺堵之間不能完全吻合密封，如螺紋孔加工尺寸、加工精度超差，極易產生漏油。以上兩種情況一旦發生很難，只能借助液態密封膠或聚四氟乙烯生料帶進行填充密封。管接頭組件螺母處漏油，一般都與加工質量有關，如密封槽加工超差，加工精度不夠，密封部位的磕碰、劃傷都可造成泄漏。必須經過認真處理，消除存在的問題，才能達到密封效果。
2、各類型密封件等接合面的泄漏也是常見的，例如：板式閥、疊加閥、閥蓋板、方法蘭等均屬此類密封形式。接合面間的漏油主要是由幾方面問題所造成：與O型密封圈接觸的安裝平面加工粗糙、有磕碰、損傷現象、O型圈溝槽直徑、深度超差，造成密封圈壓縮量不足；溝槽底平面粗糙度低、同一底平面上各溝槽深淺不一致、安裝螺釘長、強度不夠或孔位超差，都會造成密封面不嚴，產生漏油。解決辦法：針對以上問題分別進行處理，對o形圈溝槽進行補充加工，嚴格控制深度尺寸，提高溝槽底平面及安裝平面的粗糙度、清潔度，消除密封面不嚴的現象。
3、軸向滑動表面的漏油，是較難解決的。造成液壓缸漏油的原因較多，如活塞桿表面粘附粉塵泥水、鹽霧、密封溝槽尺寸超差、表面的磕碰、劃傷、加工粗糙、密封件的低溫硬化、偏載等原因都會造成密封損傷、失效引起漏油。解決的辦法可從設計、制造、使用幾方面進行，如選耐粉塵、耐磨、耐低溫性能好的密封件并保證密封溝槽的尺寸及精度，正確選擇滑動表面的粗糙度，設置防塵伸縮套，盡量不要使液壓缸承受偏載，經常擦除活塞桿上的粉塵，注意避免磕碰、劃傷，搞好液壓油的清潔度管理。

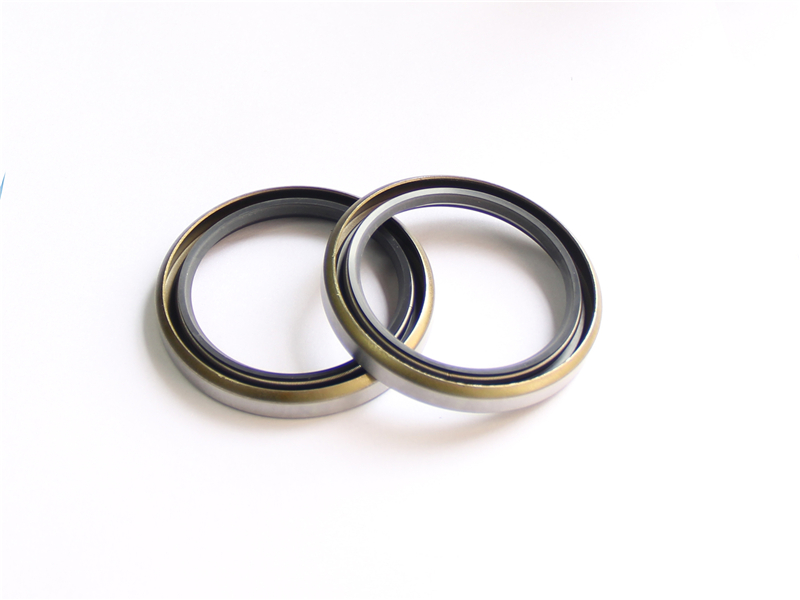

4、泵、馬達旋轉軸處的漏油主要與油封內徑過盈量太小，油封座尺寸超差，轉速過高，油溫高，背壓大，軸表面粗糙度差，軸的偏心量大，密封件與介質的相容性差及不合理的安裝等因素造成。解決方法可從設計、制造、使用幾方面，控制泄漏的產生。如設計中考慮合適的油封內徑過盈量，保證油封座尺寸精度，裝配時油封座可注入密封膠。設計時可根據泵的轉速、油溫及介質，適合的密封材料加工的油封，提高與油封接觸表面的粗糙度及裝配質量等。
5、溫升發熱往往會造成液壓系統較嚴重的泄漏現象，它可使油液粘度下降或變質，使內泄漏增大；溫度繼續，會造成密封材料受熱后膨脹增大了摩擦力，使磨損加快，使軸向轉動或滑動部位很快產生泄漏。密封部位中的O型密封圈也由于溫度高、加大了膨脹和變形造成熱老化，冷卻后已不能恢復原狀，使密封圈失去彈性，因壓縮量不足而失效，逐漸產生滲漏。因此控制溫升，對液壓系統非常重要。造成溫升的原因較多，如機械摩擦引起的溫升，壓力及容積損失引起的溫升，散熱條件差引起的溫升等。為了減少溫升發熱所引起的泄漏，首先應從液壓系統優化設計的角度出發，設計出傳動效率高的節能回路，提高液壓件的加工和裝配質量，減少內泄漏造成的能量損失。采用特性好的工作介質，減少內泄漏。隔構外界熱源對系統的影響，加大油箱散熱面積，必要時設置冷卻器，使系統液壓油溫嚴格控制在25～50℃之間。
