魚雷專用O型圈的公稱直徑及溝槽尺寸規格

來源：廣東東晟密封科技有限公司 - www.hzxsih.com.cn更新時間：2018-06-26

魚雷用螺紋連接O橡膠密封圈結構（圖1所示的）應優選用的O型圈尺寸系列的密封圈結構規格表（表1所示的），東晟密封件告訴您在表中列出O型圈相應的螺紋公稱直徑和密封溝槽的尺寸標準規格表。

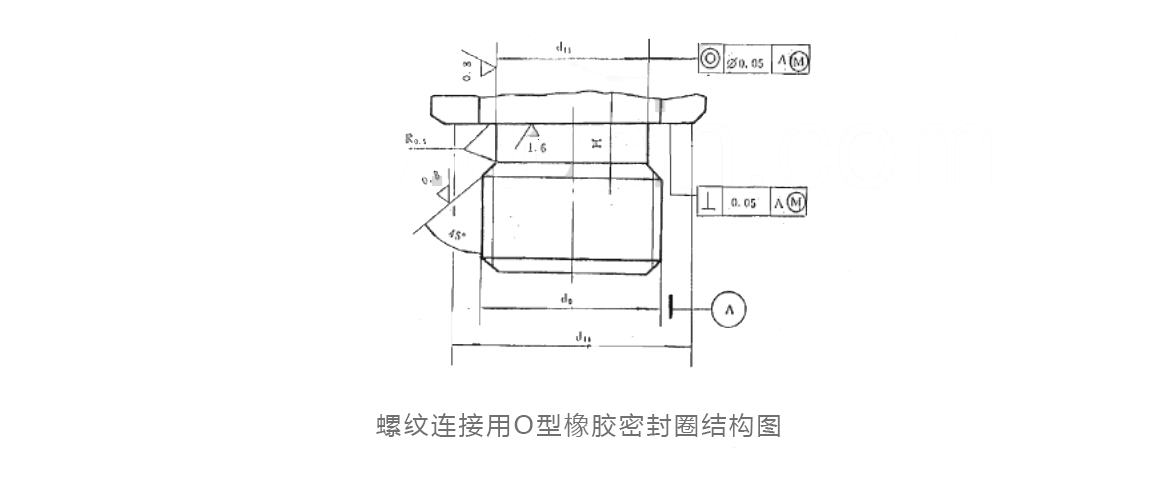

一、螺紋連接用O型橡膠密封圈結構圖：

魚雷用螺紋連接O橡膠密封圈結構


二、魚雷用的螺紋連接O型橡膠密封圈標準尺寸規格表：（單位mm）

O型圈

相對應的螺紋

密封圈溝結構尺寸

d1

d2

dh

dr

dh

dr

H

(±0.2)

尺寸

公差

1.80±0.08

2.00±0.09

2.50±0.09

尺寸

公差

尺寸

公差

4.2

±0.10

*

-

-

M6X1

4.3

0

-0.075

6.5

+0.090

0

9

14

3

5.2

-

-

*

M8X1.25

6.0

8.5

11

17

4

6.1

±0.15

*

-

-

M8X1

6.3

0

-0.090

8.5

11

17

3

7.2

-

-

*

M10X1.5

7.6

10.5

+0.110

0

13

17

4

7.4

-

*

-

M10X1

8.3

10.5

13

17

3

9.2

-

-

*

M12X1.5

9.6

12.5

15

19

4

9.3

-

*

-

M12X1

10.3

0

-0.110

12.5

15

19

3

11.2

±0.20

-

-

*

M14X1.5

11.6

14.5

17

22

4

13.3

-

*

-

M14X1

12.3

14.5

17

22

3

13.0

-

*

-

M16X1

14.3

16.5

19

24

3

13.3

-

-

*

M16X1.5

13.6

16.5

19

24

4

15.0

-

-

*

M18X1.5

15.6

18.5

+0.130

0

22

29

4

17.0

-

-

*

M20X1.5

17.6

20.5

23.5

30

4

19.0

-

-

*

M22X1.5

19.6

22.5

25.5

30

4

21.0

±0.25

-

-

*

M24X1.5

21.6

24.5

27.5

32

4

24.0

-

-

*

M27X1.5

24.6

27.5

+0.160

0

30.5

36

4

27.3

-

-

*

M30X1.5

27.6

30.5

33.5

41

4

30.3

-

-

*

M33X1.5

30.6

0

-0.160

33.5

37

46

4

32.5

-

-

*

M36X1.5

33.6

36.5

40

46

4

35.5

-

-

*

M39X1.5

36.6

39.5

43

46

4

38.0

-

-

*

M42X1.5

39.6

42.5

46

55

4

41.0

-

-

*

M45X1.5

42.6

45.5

49

55

4

O型圈
